電線電纜中的連接線與CSA連接線有什么區別？

作者

建圳達電纜

2021-10-13

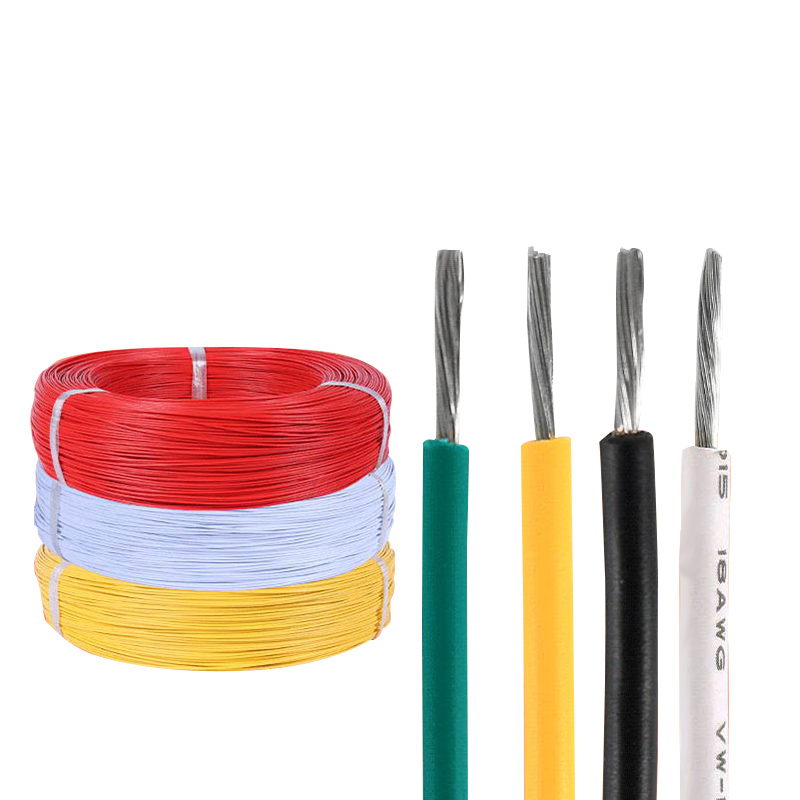

連接線，也稱為電器線或引出線，是單芯絕緣電線，通常用于電氣設備的內部布線。這些應用范圍包括電機、控制和電源電路、配電盤、面板、變壓器和整流器。

每個接線類別都有不同的識別電纜的方式。例如，電力電纜用途和分類字母、多導體描述結構和電纜管理產品使用的材料類型。連接線沒有什么不同，并且比許多其他類別具有更廣泛的結構。這些不同的產品由不同的 UL 和 CSA 認證標識，建圳達將對其進行分解。

CSA連接線！

大多數連接線都由特定名稱標識，如常見的 CSA 和 UL。這些名稱可能代表同一類型的產品，但它們的含義并不相同。CSA 指定的連接線包括流行的 CSA REW、CSA TEW、CSA SEW 甚至類型 SIS。這些獨特的名稱是由加拿大標準協會制定的。CSA 還負責通過應用程序本身或應用程序的位置通常與應用程序直接相關的其他批準。其中一些可能包括 CSA FT-4 或 CSA AWM。

CSA連接線也有非常相似的名稱，如 TEW、SEW 和 REW，每個字母代表完全不同的東西。

REW = 輻射設備電線
TEW = 熱塑性設備線材
SEW = 硅膠設備線

UL連接線

UL 和 CSA 對每條連接線都有批準，盡管 UL 通常會針對特定的規格尺寸進行評級，而 CSA 對該結構的所有規格尺寸都有一個評級。UL 認證通常也對其產品具有相同的額定電壓，但如果不是，則傳統上較低。由于使用 UL 標志的不同國家/地區的多樣性，UL 電氣布線標志與 CSA 相比略有不同。UL 是一個非常流行的總體名稱，幾乎與 CSA 相同，但可以針對較低電壓應用進行額定。

軍用規格替代品！

關于軍用規格布線產品的一個未知事實是，它們中的許多在結構上與連接線非常相似。如果 CSA 或 UL 結構不可用，這些類似的結構可以作為替代方案。這些替代品在規格上是相同的，其中一個不同的因素是產品認證，這意味著軍用規格或連接線未針對某些應用設置進行合法認證。

軍用規格電線和電纜的標準比傳統的 CSA 或 UL 認證要寬松得多。這些認證的主要區別在于應用位置和額定電壓的差異。出于安全目的，標準連接線幾乎永遠不會超過 600 伏，而軍用規格替代品經過認證，電壓明顯更高。軍用規格電壓有時可能比連接接線對應的電壓高 5 倍之多。

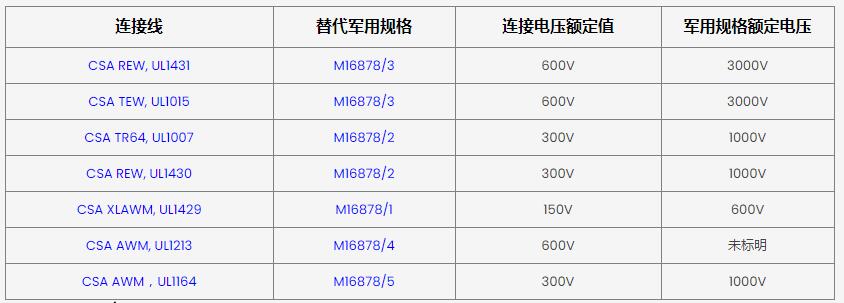

以下是不同的 CSA/UL 連接線，以及軍用規格的替代品和不同的額定電壓

連接線與CSA連接線

*以上產品為 CSA/UL 和軍用規格替代品

建圳達最受歡迎的一些連接布線產品包括：

BV、UL1007
BVR、UL1015、UL1007

像許多其他流行的接線產品一樣，也有百通連接接線替代品。人們常常誤解百通生產的產品質量更高，但實際上，它們的結構是相同的，額定值相同，而且百通的價格幾乎總是更高。Sycor 團隊將始終建議避免使用 Belden，除非特別需要，因?yàn)槌耸褂迷撈放仆猓瑳]有明顯的好處。

連接線

您選擇在電纜上使用的絕緣材料非常重要，事實上，我們實際上在絕緣擊穿中對此進行了說明。如果您對接線絕緣層的不同特性完全好奇，請單擊以下鏈接：

絕緣破壞！

電壓	溫度等級	連接線類型
300V	80℃	PVC
	90℃	氯丁橡膠
	105℃	氯磺化聚乙烯 (CSPE)
	200℃	XL-DUR
	200℃	TFE
600V	80℃	直埋
	90℃	氯丁橡膠
	90℃	情報局
	105℃	CSPE
		PPO
		PVC
	125°C	三元乙丙橡膠
	125°C	XL-DUR
	150°C	三元乙丙橡膠
		硅橡膠，無編織
		硅橡膠、玻璃編織
		硅橡膠、水銀開關線
		XL-DUR
	200℃	硅橡膠，無編織
	200℃	硅橡膠、玻璃編織
1,000V	80℃	PVC
5,000V	105℃	CSPE
7,500V	150°C	三元乙丙橡膠
17,000 - 40,000V	80℃	高壓引線

最后要接觸的區域是高溫連接線。這組產品通常使用流行的特氟龍絕緣材料（PTFE、ETFE）或更靈活的硅膠絕緣。這些絕緣材料有多種配置，能夠在高達 200°C+ 甚至更高的溫度下運行。這些應用幾乎沒有那么頻繁，但通常需要更大的儀表尺寸和高電壓水平。建圳達攜帶的許多高溫引線與 4/0 一樣大，而更標準的配置通常不會超過 8 AWG。標準連接線和高溫連接線之間的最后一個主要區別是電壓。PVC 和 XLPE 絕緣連接線將具有一種額定電壓，而設計用于在高溫下運行的配置通常有兩種選擇。

與此不一致的一種結構是不同的 SEW 配置。有四種不同的SEW配置，每一種都通過靈活性和額定電壓來區分。
