如何根據不同的安倍數將光伏電線正確融合太陽能光伏系統中，讓光伏系統設計的更好呢？

作者

建圳達電纜

2022-05-30

首先要知道的是，保險絲和斷路器主要用于保護系統接線免受過熱和著火。其次，它們還用于保護設備免于著火或在短路時受到更嚴重的損壞。一個很好的例子是12V鉛酸電池。例如，如果您的AC/DC逆變器發生短路，則它和電池之間的保險絲將防止電池可能發生爆炸，并且它會以足夠快的速度切斷電路，以防止光伏電線著火或變得危險高溫。在這種情況下，電池、光伏電線和 AC/DC 逆變器將被保險絲安全禁用。

太陽能電池板熔斷

商業制造的超過50瓦的太陽能電池板有10號線，能夠處理高達30安培的電流。如果將這些面板串聯連接，則電流不會增加，因此該串不需要熔斷。當您將面板并聯時情況并非如此，因?yàn)椴⒙?lián)時系統電流是相加的。例如，如果您有4個面板，每個面板的電流最高可達15安培，那么一個面板中的短路可以將所有60安培的電流引向該短路面板。這將導致通向該面板的光伏電線遠遠超過30安培，從而導致該光伏電線對可能著火。在并聯面板的情況下，每個面板都需要一個30安培的保險絲。如果您的面板小于50瓦，并且僅使用12號線，則需要20安培的保險絲。

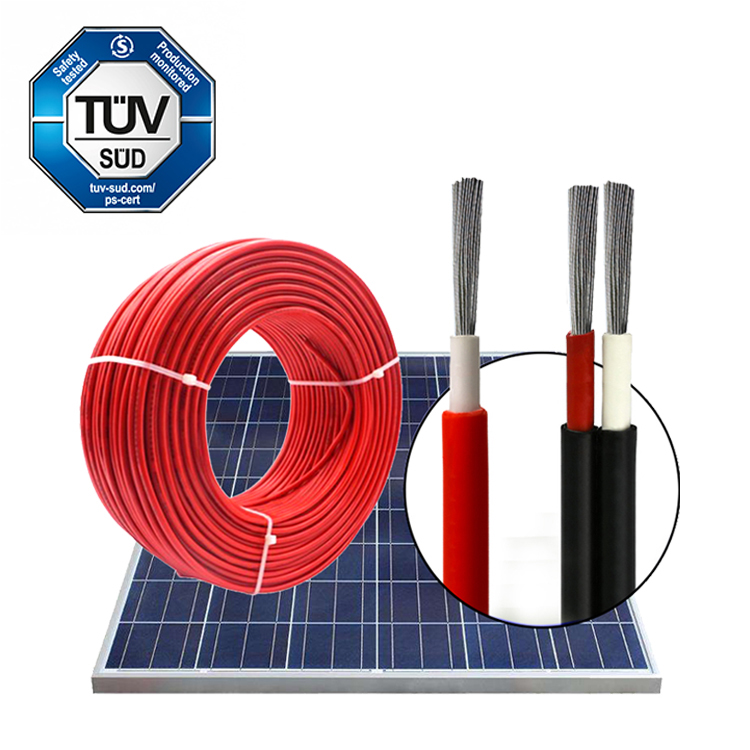

建圳達光伏電線

并口/匯流箱熔斷器

在并聯系統中，使用匯流箱將保險絲/斷路器固定在每個面板上，再加上一個或多個“組合”保險絲，通向充電控制器或并網逆變器（見圖）。在確定這種“組合”保險絲/斷路器的尺寸時，我們必須首先根據我們的特定面板確定最壞情況下的電流。

如果我們以介紹部分中的144瓦12V面板為例，并查看短路電流，我們會看到它的額定值為 8.5 安培。但是，如果實際安裝情況與用于太陽能電池板工廠額定值的“標準”測試條件不匹配，則可能會超過此值。行業規則是將 Isc 增加 25%以覆蓋這種可能性，因此在我們的示例中現在為 10.625 安培。

如果負載是連續的，美國國家電氣規范還要求添加25%的系數，因此這個數字再次增長到每塊面板 13.28 安培。如果這個并聯組中有 4 個面板，那么組合電流理論上可以高達53.125安培。

請注意，相同規格的某些光伏電線可以處理更大的電流和更高的溫度。在我們的示例中，從匯流箱到充電控制器的8AWG 光伏電線線組就足夠了，因?yàn)樗梢蕴幚?5安培。在這種情況下，應使用60安培保險絲或斷路器來保護此線組。這也與所選充電控制器的最大容量一致。

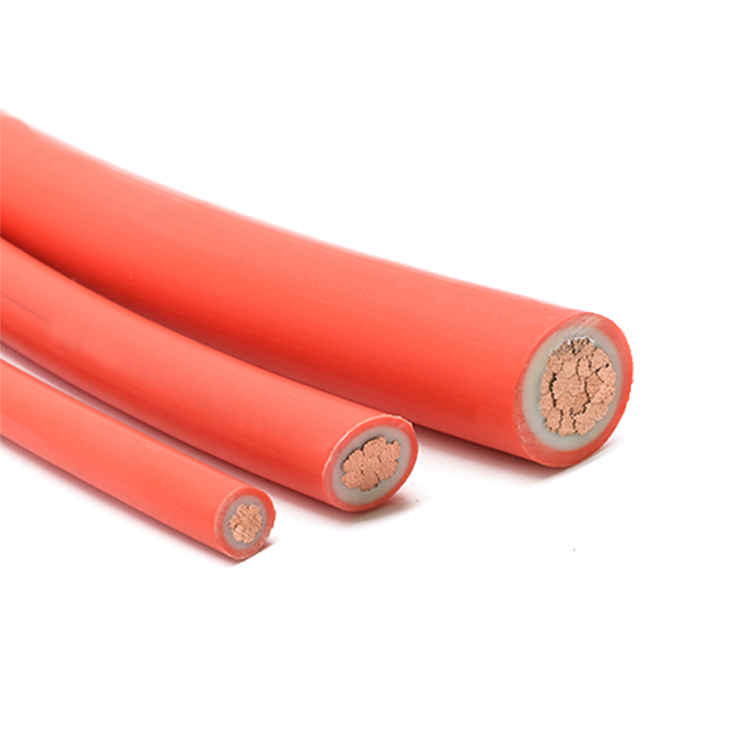

建圳達光伏電線

將控制器充電至電池保險絲/斷路器

使用脈寬調制充電控制器，流入和流出控制器的最壞情況安培數相同，因此保險絲和光伏電線尺寸可以匹配。另一方面，充電控制器能夠降低電壓并增加控制器和電池組之間流動的電流，因此必須重新計算或從充電控制器手冊中獲取確切尺寸的光伏電線和保險絲尺寸。例如，在設備和電池組之間為其太陽能升壓50（安培）充電控制器使用60安培保險絲/斷路器。再次，選擇適當額定的電線。

建圳達光伏電線

電池保險絲/斷路器到逆變器

從電池到 AC/DC 逆變器的接線和熔斷器非常重要，因?yàn)檫@是電流最多的地方。與充電控制器案例類似，推薦的光伏電線和保險絲應從逆變器手冊中獲得。逆變器很可能已經在單元的輸入和輸出 (AC) 側內置了保險絲/斷路器。一個典型的1500瓦 12V 純符號波逆變器連續消耗高達 125 安培的電流，一旦我們連續使用25%加法器考慮在內，這個數字就會增加到156安培。對于光伏電線，在這種情況下需要 1/0 AWG。對于業余愛好者來說，焊接電線通常使用以下一般限制：
